INSPEÇÃO TERMOGRÁFICA
TERMOGRAFIA
ANÁLISE TERMOGRÁFICA | INSPEÇÃO TERMOGRÁFICA | TERMOGRAFIA ELÉTRICA
- Inspeção Termográfica para detecção de conexões elétricas frouxas ou corroídas, final de vida de equipamentos, desequilíbrios de fases e sobrecargas elétricas.
- Análise Termográfica de Equipamentos Elétricos com inspeção de motores elétricos, bombas e compressores;
- Elaboração de “Relatórios/ou Laudos” Termográficos (ver detalhamento técnico).
DETALHAMENTO TÉCNICO
Termografia Elétrica, Análise Termográfica, Inspeção Termográfica, Laudo Termográfico ou Laudo de Inspeção Termográfica, são nomenclaturas usadas para a técnica de ensaio não destrutivo, realizado com equipamentos infravermelhos (termovisores), para a verificação da temperatura de equipamentos elétricos ou para a observação de padrões diferenciais de distribuição de calor, com objetivo de propiciar informações relativas à condição operacional de um componente, equipamento ou processo.
As câmeras termográficas detectam o espetro eletromagnético e reproduzem a imagem dessa radiação as quais chamamos de termogramas.
Após a realização da inspeção em campo, essas imagens térmicas (termogramas) são avaliadas, com software apropriado, com objetivo de conferir maior precisão nos valores obtidos, possibilitando uma análise mais assertiva de possíveis anomalias.

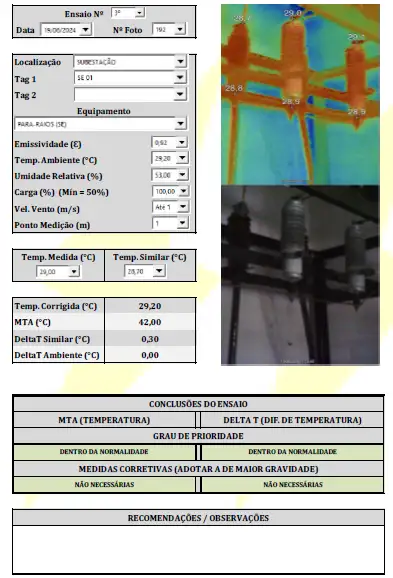

Um conjunto completo de dados, para o Serviço de Termografia Elétrica, deve conter:
- Foto com a imagem termográfica e foto com imagem normal;
- Emissividade (ɛ);
- Temperatura ambiente (ºC);
- Umidade relativa (%);
- Carga (%);
- Velocidade do vento (m/s);
- Distância do ponto de medição (m);
- Temperatura coletada (ºC);
- Temperatura similar (ºC);
- Temperatura corrigida (ºC).
Ao final, deve ser avaliado e informado:
- MTA (ºC): Máxima temperatura Admissível;
- Delta T similar (ºC): Diferença de temperatura entre componentes semelhantes, submetidos a cargas semelhantes;
- Delta T ambiente (ºC):Diferença de temperatura entre o componente e a temperatura ambiente;
- Ação Corretiva Recomendada;
- Grau de Prioridade da Anomalia.
